IPF Grafana Tableros de control

Descripción general

Esta documentación proporciona detalles sobre el IPF preconfigurado. Grafana tableros diseñados para un despliegue inmediato en todos los entornos. Estos tableros ofrecen monitoreo y análisis de componentes IPF seleccionados y están diseñados para ser fácilmente importados en un existente Prometheus y Grafana entorno.

El Grafana Los paneles de control que se muestran aquí corresponden a la versión de lanzamiento de IPF seleccionada en estos documentos. Si usted tiene customized los paneles de control de una versión anterior de IPF, deberá reaplicar esos cambios después de actualizar a una versión más reciente.

Paneles incluidos

IPF Flow Métricas

JSON del tablero

Estadísticas por flujo sobre cuánto tiempo tardan los flujos en ser procesados desde la iniciación hasta que alcanzan un final.state.

Ayuda a rastrear IPF Flow rendimiento, incluyendo el rendimiento del flujo, la latencia del flujo y las métricas de tiempo de espera.

Conectores IPF

JSON del panel de control

Estadísticas por conector sobre el número de solicitudes enviadas, recibidas y los tiempos de respuesta promedio.

Ayuda a rastrear el rendimiento y la capacidad de procesamiento de los mensajes enviados y recibidos entre IPF services y servicios externos.

Monitoreo del sistema IPF

JSON del panel de control

Informes sobre una variedad de métricas de servicio de aplicaciones para determinar la salud general del ecosistema IPF y ayudar a identificar si ha habido alguna degradación del rendimiento a lo largo del tiempo.

Proporciona estadísticas sobre el JVM de las métricas proporcionadas por el actuador de Spring, así como algunos Akka métricas de entidad.

Monitoreo de Actividades Empresariales de IPF

JSON del tablero

Un panel de control para el Módulo Adicional Opcional Procesador de Métricas IPF. Realiza un seguimiento de la información asociada con los pagos de extremo a extremo procesados a través de IPF. Las métricas producidas incluyen conteos y duraciones de finalizados, cancelados y failed pagos y recuentos de códigos de error. Además de esto, el Procesador de Métricas admite la profundización en los pagos utilizando una variedad de etiquetas, es decir, Tipo de Pago y CSM.

Requiere el uso del servicio de Módulo Adicional Opcional ipf-metrics-processor.

IPF ODS Ingestion

JSON del panel de control

Un panel de control para el Módulo Adicional Opcional IPF ODS Ingestion. Estadísticas relacionadas con el ODS ingestion informe de servicio sobre cualquier retraso entre la ingestión de datos, así como métricas relacionadas con la persistencia de la base de datos y Kafka.

Requiere el uso del servicio de Módulo Adicional Opcional ipf-ods-ingestión

Instalación

  1. Descargar el Panel de Control JSON

    Utilice el JSON enlaces anteriores para el panel específico que desea integrar en su Grafana monitorización. Guarde esto JSON en un lugar de fácil acceso.

    Alternativamente, el JSON los paneles de control están disponibles como parte de la ipf-grafana-dashboards maven módulo:

    <groupId>com.iconsolutions.ipf.grafana</groupId>
<artifactId>ipf-grafana-dashboards</artifactId>

  2. Importar paneles de control en Grafana

    Navegue a Grafana→ Tableros → Nuevo → Importar.

    new dashboard

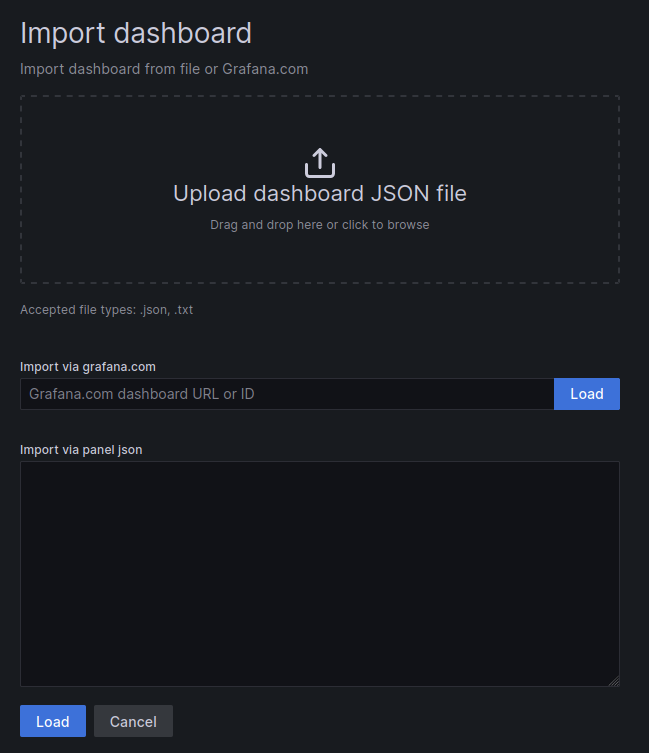

    Cargue el archivo descargado JSON file s o pegue su contenido.

    import dashboard

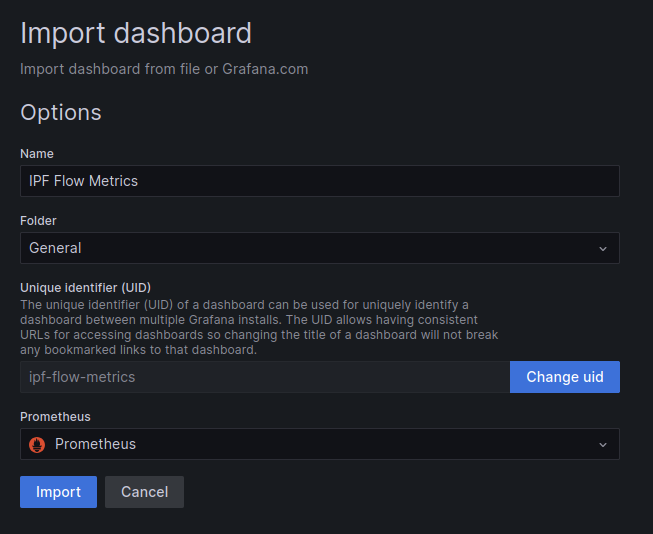

  3. Asigne el apropiado Prometheus fuentes de datos según sea necesario.

    select datasource

Expectativas y Consideraciones

Existente Grafana y Prometheus configuración

Estos paneles están diseñados para ser importados en un existente Grafana y Prometheus configuración. Asegúrese de que ambos estén correctamente configurados antes de importar.

Métricas predeterminadas del conector IPF

El panel de conectores IPF se basa en la exposición de métricas de conectores predeterminadas a través de Cinnamon (también conocido como Akka Insights, también conocido como Lightbend Telemetry). Sin embargo, es posible utilizar un backend de Métricas diferente especificando el MetricsAdapter al crear cualquier tipo de conector. Si customised, los nombres de las métricas difieren según el tipo de implementación utilizada, por lo tanto, las consultas subyacentes para este panel deben ser actualizadas. Consulte el Documentación de Métricas de Conectores para más información.

IPF ODS Ingestion Kafka Dependencia

El IPF ODS Ingestion el panel incluye algunos Grafana paneles que dependen de Kafka métricas, estos paneles se titulan:

  • Mensajes de Kafka Producidos vs Consumidos por segundo

  • Retraso por Grupo de Consumidores

Estas métricas no son expuestas por IPF applications, dependen de la Kafka Exportador siendo implementado como parte de su entorno para exponer lo necesario Kafka métricas. Si esto no es posible, estos paneles no podrán renderizarse correctamente. Pueden ser eliminados de forma segura o, si usted tiene un método alternativo para exponer equivalente Kafka métricas, la consulta subyacente de los paneles puede ser actualizada.
