CSM Reachability Logical Data Model

En esta sección exploraremos el modelo de datos lógico usado por CSM Reachability Service. Las estructuras de datos del modelo son todas configuraciones dinámicas y están soportadas por las DPS setting management APIs.

Las actualizaciones en la Dynamic Configuration (tras un proceso de aprobación opcional) se aplican en (casi) tiempo real durante el procesamiento de pagos en IPF.

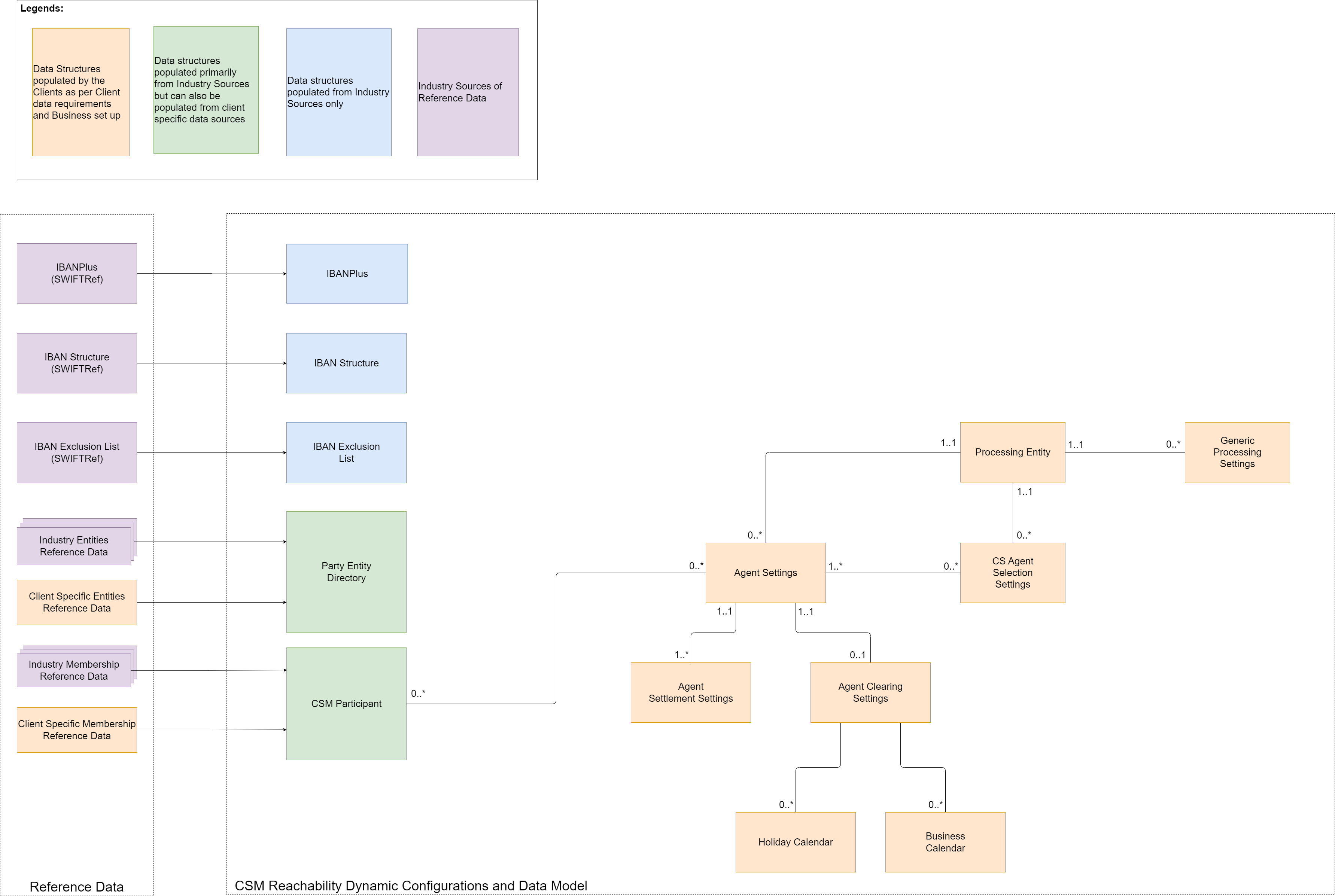

1. Logical Data Model

csm-reachability-data-model

2. Dynamic Configurations

Las configuraciones dinámicas usadas por CSM Reachability Service pueden agruparse en dos categorías a alto nivel.

  1. Processing Data

  2. Industry Data

@startmindmap
:title = Configuration Types
*[#orange] IPF Configuration
**[#pink] Static Configuration
***[#hotpink] Application Configuration
**[#gold] Dynamic Configuration
***[#physical] Industry Data
****[#greenyellow] IBAN Structure
****[#greenyellow] IBAN Plus
****[#greenyellow] IBAN Exclusion List
****[#greenyellow] Bic Dir 2018
****[#greenyellow] CSM Participant
*****[#limegreen] RT1 Routing Table
*****[#limegreen] STEP2 Routing Table
*****[#limegreen] TIPS INST Routing Table
*****[#limegreen] Bank Master 3.0
*****[#limegreen] STET Directory
*****[#limegreen] Client Specific Custom Membership Data**
****[#greenyellow] Party Entity Directory
*****[#limegreen] Bank Directory Plus
*****[#limegreen] Bank Master 3.0
***[#goldenrod] Processing Settings
****[#burlywood] Processing Entity
*****[#burlywood] Generic Processing Settings
******[#burlywood] Processing Entity Accounts
******[#burlywood] Supported Transfer Currencies
******[#burlywood] Intra Entity Accounts
******[#burlywood] Client Specific Custom Generic Processing Settings**
*****[#burlywood] Agent Settings
******[#burlywood] Agent Settlement Settings
******[#burlywood] Agent Clearing Settings
*****[#burlywood] CS Agent Selection Settings

@endmindmap
